News

Schnittzeichnung einer Lichtkuppel auf dem Aufsatzkranz: OLW bezeichnet die lichte Weite oben, ULW das Bestellmaß am Dachausschnitt.
17.11.2025 |
Lesezeit

Downloads Lichtkuppel Checkliste / Datenblatt

mehr erfahren

Produktbild: Flachdachfenster mit dunkler Echtglasscheibe auf einem weißen Aufsatzkranz.
13.11.2025 |
Lesezeit

Flachglas / Echtglas Lichtkuppel

Echtglas-Lichtkuppeln bieten eine hochwertige Lösung für die Beleuchtung von Räumen unter Flachdächern mit natürlichem Tageslicht und zeichnen sich durch spezifische Materialeigenschaften aus.

Merkmale und Vorteile von Echtglas Lichtkuppeln

-Lichtdurchlässigkeit und Ästhetik: Echtglas ist für seine hervorragende Transparenz bekannt und vergilbt im Gegensatz zu manchen Kunststoffen (wie Acryl) nicht mit der Zeit, was eine dauerhaft klare Optik und unverfälschtes, natürliches Licht gewährleistet.

-Beständigkeit: Glas ist sehr kratzfest und widerstandsfähiger gegenüber chemischen Einflüssen und Witterung als Kunststoffe.

-Sicherheit: Moderne Echtglas-Lichtkuppeln, insbesondere solche mit Verbundsicherheitsglas (VSG), bieten eine hohe Sicherheit gegen Bruch und Absturz (Durchsturzsicherheit).

-Schall- und Wärmedämmung: Durch den Einsatz von Mehrfachverglasungen (zwei- oder dreischalig) erreichen Echtglas-Lichtkuppeln sehr gute Wärme- und Schalldämmwerte und tragen zur Energieeffizienz des Gebäudes bei.

-Langlebigkeit: Glas hat eine sehr hohe Lebensdauer, oft weit über die von Kunststoffkuppeln hinaus, deren Dichtungen und Material nach etwa 20 Jahren spröde werden können.

-Variabilität: Sie sind in verschiedenen Formen (z.B. quadratisch, rechteckig) und Ausführungen erhältlich, darunter starre (nicht zu öffnende) Versionen oder solche mit integriertem Kettenschubmotor zur natürlichen Belüftung.

Anwendungsbereiche

-Echtglas-Lichtkuppeln eignen sich ideal für Flachdächer von Wohngebäuden, Büros oder Industriebauten, wo eine hohe Qualität der Materialien, maximale Tageslichtnutzung und Langlebigkeit gefragt sind.

Planungshinweise

-Beim Einbau in Flachdächer ist oft ein passender Aufsatzkranz für die Montage erforderlich. Wir sind hier zb. der passende Hersteller und bieten verschiedene Modelle und maßgeschneiderte Lösungen an.

Beschreibung:

Echtglas-Lichtkuppel mit Flachverglasung sie  sind in 3-Fachverglasung (0,6W/m²K) ausgeführt und für alle Arten von Gebäuden geeignet.

Sie sind für Tageslicht und Natürliche Belüftung ausgelegt.

Wärmegedämmt

Schallgedämmt

Wetterschutz

Absturzsicherheit

Flachglas-Lichtkuppeln können ausgeführt werden:

Starr nicht zu öffnen

Tagesbelüftung mit einen 230V Kettenschubmotor (350mm Hub)

Der Einbau ist für Flachdächer und Dächer mit geringer Neigung geeignet.

Für den Einbau in Flachdächer ist ein Aufsatzkranz erforderlich.

 Lichtkuppel Beispiel Details:

- ULW = 42 x 42 cm = Untere Lichte Weite = Dachausschnitt

- OLW = 40 x 40 cm = Obere Lichte Weite = Lichteinfall

- 3-fach Verglasung mit Sicherheits.-  Einbruchsschutzfolie nach EN 356

- U = 0,66 nach EN 1873

- Aufsatzkranz Höhe: 10 cm, 15 cm, 30 cm oder 50 cm

- Aufsatzkranz Wandstärke: 6 cm, U = 0,6 nach EN 1973

- Gewicht Verglasung und Aufsatzkranz ca. 35 kg

- Anlieferung durch Spedition auf Palette

!! Keine Lagerware daher Produktionszeit 30 Tage. !!


Flaches Glas-Oberlicht auf einem weißen Aufsatzkranz, im Freien abgestellt, in der Scheibe spiegeln sich Himmel und Wolken.
Freigestelltes Flachglas-Oberlicht auf einem weißen Aufsatzkranz mit umlaufendem Anschlussblech.

mehr erfahren

Explosionsdarstellung einer Lichtkuppel mit Beschriftung der Bauteile: Oberschale, Lüfterrahmen, Antrieb und Aufsatzkranz.
10.11.2025 |
Lesezeit

Lichtkuppel Datenblatt

Tabelle mit den Kennwerten ein- bis fünfschaliger Lichtkuppeln bei 20 mm Schalenstärke: der U-Wert sinkt von 5,6 auf 1,0 W/m²K, die Lichtdurchlässigkeit von 90 auf 60 Prozent in klarer und von 83 auf 53 Prozent in opaler Ausführung.

Technisches Datenblatt

Lichtkuppeln aus Acrylglas Typ A78

Unsere Kuppeln (Lichtkuppeln aus Kunststoff) entsprechen der europäischen Norm EN 1873. Ein funktionssicheres System mit CE-Kennzeichnung. Optimale Qualität der Kuppeln wird durch kontinuierliche Kontrollen während der Fertigung gewährleistet.

Lichtkuppeln werden vorrangig aus Acrylglas hergestellt (PMMA) und entspricht

der EN DIN 1873.

Das Material gilt als nicht brennend sondern abtropfend .

Auch als Polycarbonat erhältlich (Hagelsicher).

Als Lüfter-Rahmen dient ein Rahmen aus den Material PVC.

Verbund-Aufsatzkränze

Verbund-Aufsatzkränze werden standardmäßig aus schlagfestem,

glasfaserverstärkten Polyesterharz (GF-UP) hergestellt.

Sie werden grundsätzlich zweischalig mit innenliegender Hartschaum-Wärmedämmung W2 = 2cm = 1,0 W/m²K  (Standard)

W6 = 6cm = 0,66 W/m²K

Konzipiert und lackiert RAL  9002.

Standardhöhen sind : 150, 300 und 500mm.

Wärmedämmung auch in 4cm erhältlich



 Ausgestellt:

RWA-Service Pieringer  -  Lichtkuppel-Shop

Stand: 2024

mehr erfahren

RWA-Set: orangefarbene Bedienzentrale mit der Aufschrift „Rauchabzug“, daneben ein Handtaster und ein Spindelantrieb.
10.11.2025 |
Lesezeit

RWA Treppenhaus Lichtkuppel

ENTRAUCHUNG RETTET LEBEN !!!

Treppenhaus RWA-Anlage

Unsere RWA-Treppenhausanlagen sind effektive Brandrauchentlüftungen für Treppenhäuser und Flure. Sie gewährleisten im Brandfall eine schnelle und zuverlässige Rauchfreihaltung, erhöhen die Sicherheit und ermöglichen eine schnelle Evakuierung der Personen. Mit innovativer Technik und flexiblen Lösungen erfüllen unsere Anlagen alle gesetzlichen Anforderungen (VdS/TÜV) und sorgen für höchste Sicherheit im Gebäude.

Beispiel:

Treppenhaus RWA-Set mit einer Lichtkuppel Öffnung von 120x120cm und eine Lichteweite von 100x100cm

wird mit einen 500mm Hub Spindelmotor geöffnet und erreicht einen geometrischen Rauchabzug von 1,0m²

Hinweis:

Die Bundesländer schreiben in den jeweiligen Landesbauordnungen vor, dass Treppenräume mit einem Rauchabzug, mit einer Rauchabzugsvorrichtung oder einer Öffnung zur Rauchableitung ausgerüstet sein müssen. Die Vorgaben sind bundesweit nicht einheitlich, sie können also im Einzelfall von den beschriebenen Lösungen abweichen.

Innenliegende Treppenräume, die nicht unmittelbar an einer Außenwand liegen, z.B. allseitig von Wohnungen oder Büroräumen umgeben sind, müssen grundsätzlich und ohne Rücksicht auf die Gebäudehöhe oder Geschossanzahl mit einer Rauchabzugsvorrichtung ausgestattet werden. Außenliegende Treppenräume dagegen, die mit mindestens einer Seite an eine Außenwand angrenzen, in der zu öffnende Fenster eingesetzt sind, müssen ab einer bestimmten Gebäudehöhe oder Geschossanzahl mit einer Rauchabzugsvorrichtung ausgestattet werden. Je nach Bundesland kann diese Grenze variieren.

RWA-Set: orangefarbene Bedienzentrale mit der Aufschrift „Rauchabzug“, daneben ein Handtaster und ein Spindelantrieb.

mehr erfahren

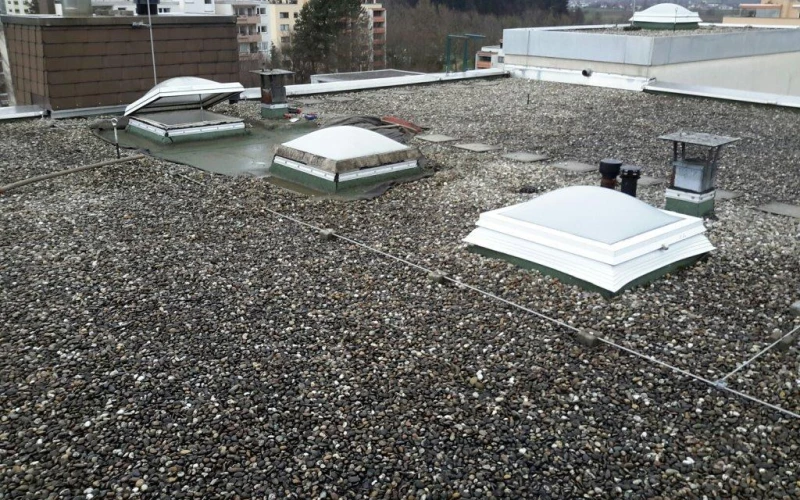

Kiesbedecktes Flachdach mit mehreren Lichtkuppeln unterschiedlicher Bauart, im Hintergrund Wohnhäuser.
03.09.2025 |
Lesezeit

Lichtkuppel Oberlicht Reinigung, Wartung, Pflege

Die Reinigung einer Lichtkuppel ist in der Regel nur einmal jährlich notwendig, da ihre gewölbte Form einen Selbstreinigungseffekt hat. Verwenden Sie dazu einen weichen Schwamm oder ein Tuch, Wasser und milde, nicht-scheuernde Reiniger wie Spülmittel. Verzichten Sie unbedingt auf aggressive oder schleifende Reinigungsmittel, um Kratzer und Beschädigungen der Kunststoffverglasung zu vermeiden. Achten Sie bei der Reinigung auch auf die Entwässerungsbohrungen und die mechanischen Teile wie Öffner und Dichtungen.

Vorgehensweise

Vorbereitung: Stellen Sie sicher, dass die Lichtkuppel sicher zugänglich ist und Sie sich nicht darauf stellen.

Groben Schmutz entfernen: Spülen Sie groben Schmutz wie Laub oder Staub mit klarem Wasser ab.

Reinigung: Reinigen Sie die Oberfläche mit einem weichen Tuch oder Schwamm und einem milden, pH-neutralen Reinigungsmittel (z.B. Spülmittel).

Nachspülen: Spülen Sie den Reiniger anschließend gründlich mit klarem Wasser ab.

Trocknen: Trocknen Sie die Oberfläche mit einem weichen, sauberen Tuch.

Besondere Hinweise

Reinigungsmittel: Verwenden Sie niemals aggressive Reiniger, die Lösungsmittel oder Säuren enthalten, da diese die Kunststoffoberfläche beschädigen können. Auch scheuernde Mittel, harte Bürsten oder Stahlwolle sind tabu.

Elektrische Komponenten: Reinigen Sie elektrische Teile (Öffner, Antriebe) niemals mit Wasser. Saugen oder fegen Sie sie nur trocken ab oder wischen Sie sie bei Bedarf mit einem trockenen Tuch ab.

Dichtungen: Reinigen Sie die Dichtungen einmal jährlich mit Silikonöl, um sie geschmeidig zu halten und das Verspröden zu verhindern.

Entwässerungsbohrungen: Kontrollieren Sie regelmäßig, ob die Entwässerungsbohrungen frei von Verstopfungen durch Laub, Insekten oder anderen Schmutz sind.

Professionelle Wartung: Für Sicherheitsaspekte, insbesondere bei Rauch- und Wärmeabzugsanlagen (RWA), ist eine jährliche Wartung durch Fachpersonal empfehlenswert.

mehr erfahren

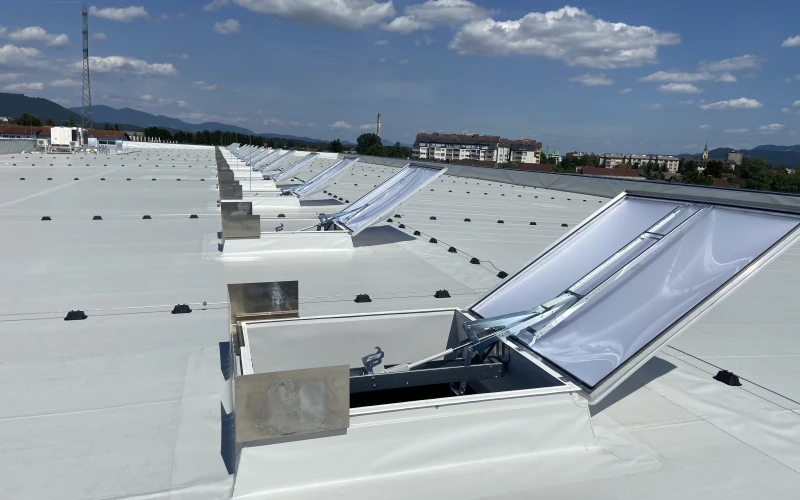

Großes weißes Hallendach mit einer Reihe geöffneter RWA-Klappen, im Hintergrund Wohnbebauung und Berge.
21.08.2025 |
Lesezeit

RWA / NRWA - Rauch.- & Wärmeabzugsanlagen & Wartung

Selbstverständlich sind unsere Flachdachfenster Lichtkuppel - Oberschalen und Lichtbänder auch zur Be- und Entlüftung einsetzbar.

Zudem erfüllen sie alle gesetzlichen Brandschutzvorschriften und dienen somit auch als Rauch- und Wärmeabzugsanlagen (RWA), wobei die Öffnung manuell oder elektrisch möglich ist. Im Brandfall vermindert sich durch eine RWA-Lichtkuppel die Gefahr der Feuerausbreitung und Rauchentwicklung: Bedingt durch den thermischen Auftrieb ziehen Hitze, Rauch und giftige Brandgase nach oben ins Freie ab – die gefährdeten Personen behalten die Orientierung, erleiden keine Rauchvergiftung, und die Feuerwehr gewinnt wertvolle Zeit zur Brandbekämpfung.

Wartung:

Regelmäßige Wartung und Pflege von Lichtkuppeln sind entscheidend für deren Langlebigkeit und Sicherheit. Die Wartung umfasst eine jährliche Inspektion aller Bauteile, die Reinigung der Verglasung und der Entwässerungsrinnen sowie die Pflege der Dichtungen und mechanischen Öffner. Bei RWA-Anlagen ist eine Sichtprüfung alle sechs Monate und eine jährliche professionelle Wartung gesetzlich vorgeschrieben.

Dringlichkeit: Eine jährliche professionelle Wartung ist für alle Lichtkuppeln zu empfehlen und für sicherheitsrelevante Anlagen wie Rauch- und Wärmeabzugsanlagen (RWA) vorgeschrieben.

RWA-Anlagen: Diese müssen mindestens einmal jährlich von einer Fachkraft überprüft und gewartet werden.

Leistungen: Die professionelle Wartung beinhaltet die Überprüfung auf sichtbare Schäden, die Prüfung von Dichtungen, die Wartung der Öffner-Systeme und die Inspektion der Anlage.

Dokumentation: Halten Sie die durchgeführten Wartungen und Sichtkontrollen schriftlich fest.

mehr erfahren
